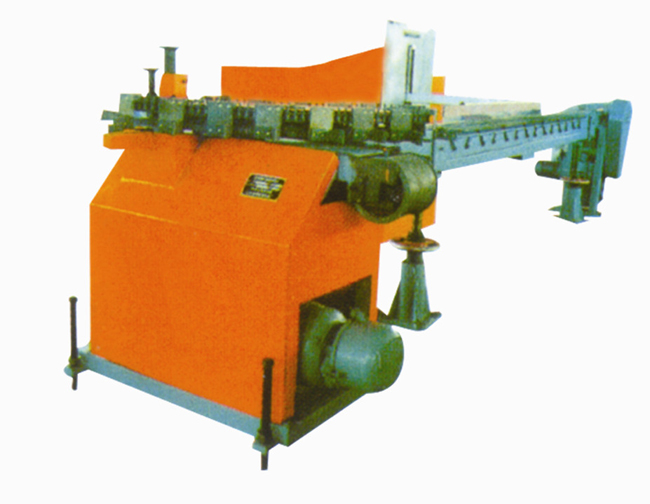

DL型弧線遞送機
本機位于制瓶機延長架和橫向輸送機之間，用于玻璃制品的轉彎遞送，并與制瓶機保持嚴格的同步運行，把行列機生產的瓶子平穩、準確、均勻地傳送到橫向輸送機上，并將本機傳感器發出的計數信號送到推瓶機的電器控制系統，推瓶機精確地把制品推入退火爐。
主要參數：
遞送玻璃制品高度：40～350mm
遞送玻璃制品直徑：Φ40～Φ106mm
遞送玻璃制品個數：20～240
網帶據地面高度：930～1100mm
機器重量： ≈800Kg
撥爪數量及間距：
32個撥爪 齒間距 76.2mm
24個撥爪 齒間距 101.6mm
16個撥爪 齒間距 152.4mm
12個撥爪 齒間距 203.2mm
8個撥爪 齒間距 304.8mm
配用功率：1.5KW永磁同步電機
減速機： 40：1
